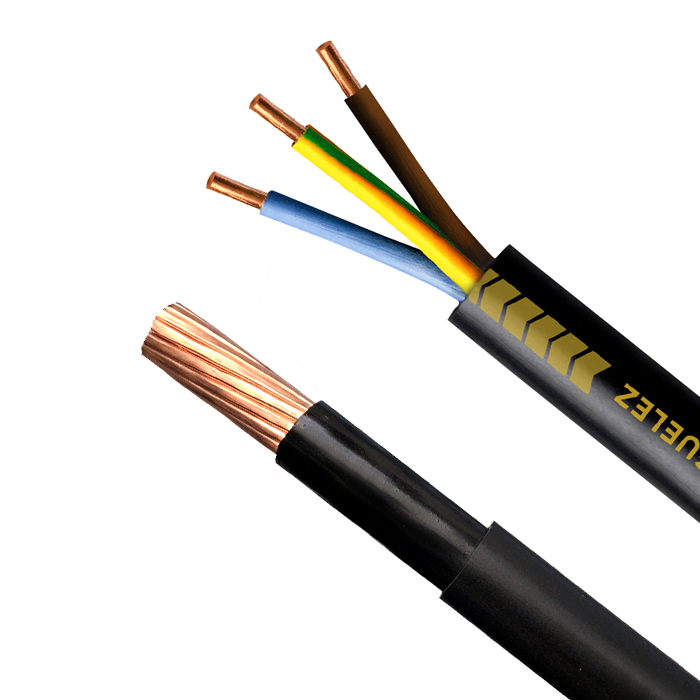

Barrynax U-1000 R2V (XV)

Normas

IEC 60502-1 e NF C 32-321
(CONSTRUÇÃO E ENSAIOS)


DIRECTIVA BAIXA TENSÃO: 2014/35/UE

REGULAMENTO RPC (UE) Nº 305/2011:
Reacção ao fogo (Eca)

DIRECTIVA RoHS

Certificados de qualidade

Logotipo do certificado Certificado LCIE (NF)Logotipo do certificado RPC compliantLogotipo do certificado Marcação CELogotipo do certificado RoHS

Características tecnicas e desempenho

  • Monocondutor Propiedad del cable: Monocondutor
  • Multicondutor Propiedad del cable: Multicondutor
  • Condutor rígido maciço (classe 1) mm2 Propiedad del cable: Condutor rígido maciço (classe 1) mm2
  • Condutor rígido cableado (classe 2) mm2 Propiedad del cable: Condutor rígido cableado (classe 2) mm2
  • Temperatura máx. serviço: 90ºC / 250ºC Propiedad del cable: Temperatura máx. serviço: 90ºC / 250ºC
  • 0,6/1 (1,2) kV C.A Propiedad del cable: 0,6/1 (1,2) kV C.A
  • Resistência aos raios UV Propiedad del cable: Resistência aos raios UV
  • Resistência ao frio Propiedad del cable: Resistência ao frio
  • Presença de água Propiedad del cable: Presença de água
  • Fácil descascado Propiedad del cable: Fácil descascado

Comportamento ao fogo

  • Eca (reacção ao fogo) Propiedad del cable: Eca (reacção ao fogo)
  • Não propagador da chama Propiedad del cable: Não propagador da chama

Usos e aplicações

  • Redes de distribuição Propiedad del cable: Redes de distribuição
  • Residencial Propiedad del cable: Residencial
  • Uso industrial Propiedad del cable: Uso industrial
  • Iluminação pública Propiedad del cable: Iluminação pública
  • Redes de terra Propiedad del cable: Redes de terra
  • Utilização exterior Propiedad del cable: Utilização exterior

Embalagens

  • Rolo Propiedad del cable: Rolo
  • Carrete Propiedad del cable: Carrete
  • Bobina Propiedad del cable: Bobina


Características funcionais

  • Designação técnica:
    U-1000 R2V  (XV)
  • Descrição construtiva:
    IEC 60502-1 e NF C 32-321 (CONSTRUÇÃO E ENSAIOS)

    1- CONDUTOR:
    Condutor de cobre recozido rígido classe 1(seção nominal 1,5/2,5 ou 4 mm2) ou 2 (seção nominal ≥ 6 mm2) conforme a norma UNE-EN 60228 , IEC 60228.
    2- ISOLAÇÃO:
    Isolação de polietileno reticulado (XLPE) segundo a norma IEC 60502-1.
    3- FIAÇÃO:
    Helicoidal de condutores isolados.
    4- BAINHA EXTERIOR:
    Bainha de PVC tipo ST2 segundo a norma IEC 60502-1.

    Apresentam-se em formações unipolares e multipolares de 1 a 5fases isoladas, dependendo das necessidades de instalação.

    Resistência à intempérie e UV  (anexo A norma NF C 32-321 e condição AN3) .
    Presença de água (condição AD7).

    Para identificar a seção nominal dos condutores elétricos em cabos de 2 a 5 condutores isolados, a norma XP C 32-321 indica que a bainha exterior do cabo terá uma tira de cor para as seções nominais compreendidas entre 1,5 - 16 mm2.
    Seção nominal mm2      Código de cor correspondente
             1,5                                        Rosa
             2,5                                     Amarelo
             4                                          Violeta
             6                                         Turquesa
             10                                       Castanho
             16                                       Cinzento


    Identificação de condutores isolados (HD 308 S2 / UNE 21089-1)
    :
       2x - castanho e azul
       3x - castanho, preto e azul (S = 1,5 / 2,5 mm2)
       3x - castanho, preto e cinzento (S≥4 mm2)
       3G - castanho, azul e amarelo-verde
       4x - castanho, preto, cinzento e azul
       4G - castanho, preto, cinzento e amarelo-verde
       5G - castanho, preto, cinzento, azul e amarelo-verde
  • Tensão nominal:
    0.6/1 kV
  • Temperatura máx. do condutor em serviço permanente:
    90ºC
  • Temperatura máx. do condutor em curto-circuito (t=5 s máx):
    250ºC
  • Tensão de ensaio:
    3.5 kV CA (5 min.)
  • Cor:
    Bainha exterior : Preta / Isolação: Segundo a norma HD 308 S2, UNE 21089-1
  • Comportamento em caso de incêndio:
    Reacção ao fogo (REGULAMENTO RPC (UE) No. 305/2011):
    • Desempenho declarado: Eca (EN 50575:2014+A1:2016 – CPR (UE) nº 305/2011).
    • DoP: ME1000R2V
    • Alcance: consultar a Declaração de Desempenho (DdD - "DoP") << Seção CPR - DdD >>

    No propagador da chama: EN 60332-1-2; IEC 60332-1-2 (H≤425 mm)
  • Tipo de instalação:
    Fixa
  • Guía de uso:
    Para o transporte e distribuição de energia eléctrica em instalações fixas, protegidas ou não. Adequados para instalações interiores e exteriores, sobre suportes ao ar, em tubos ou enterrados.
    Está especialmente indicado para ser utilizado em redes de distribuição, instalações de iluminação publica e instalações industriais. Não são aptos para instalações de alimentação de bombas submersíveis.

    • Em montagem superficial directamente instalado, dentro de tubo ou caleira protectora, sob braçadeiras, escada de cabos, caminho de cabos.
    • Em montagem embutido directamente, dentro de tubo ou em caleira
    • Embebidos nos elementos da construção em alvenaria, caminho de cabos, entubados ou em calha protectora.
    • Enterrados directamente ou dentro de tubo
    Em caso de colocação sob braçadeiras, escada ou caminho de cabos, a distância horizontal entre as braçadeiras não deve ser mais de 20 vezes o diâmetro do cabo. A distància também é válida entre pontos de suporte em caso de se desenrolar sobre grelhas porta cabos ou sobre esteiras.

    Temperatura ambiente de utilização
          Mínima : - 25 ºC (não exposto a possíveis danos mecânicos, golpes ou vibrações )
          Máxima : + 60ºC
  • Instruções técnicas:
    .
  • Condutor:
    Rígido
  • Livre de halogéneos:
    Não
  • Armado:
    Não
