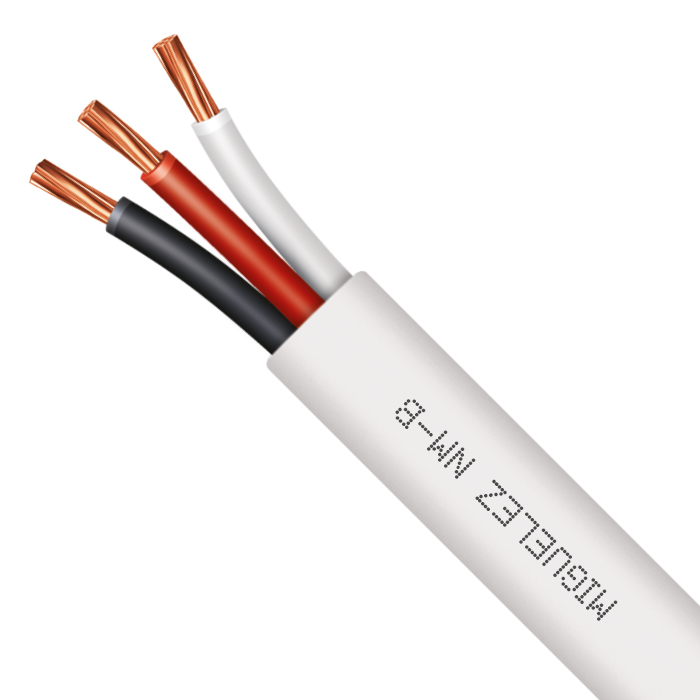

Type NM-B

Características funcionales

• Designación técnica:
  Type NM-B (Nonmetallic-Sheathed Cable)
  Cable multiconductor plano, disponible en formaciones con dos o tres conductores aislados del tipo THHN / THWN-2 dispuestos en paralelo y recubiertos por una cubierta exterior No Metálica (NM) de PVC.
• Descripción constructiva:
  Fabricado según norma UL 719.
  Los conductores del tipo THHN/THWN-2 que forman parte del cable se fabrican según norma UL 83.
  Conductores aislados del tipo THHN/THWN-2 ensamblados en fábrica y con cubierta general exterior no metálica de PVC con forma plana.
  • Conductor: Cobre recocido, sólido (de un solo alambre) o cableado (stranded, de varios alambres cableados) con características y dimensiones según lo indicado en la norma UL 83.
  • Aislamiento: PVC de acuerdo con los requisitos de la norma UL 83.
  • Chaqueta: Nylon de acuerdo con los requisitos de la norma UL 83 (sobre el aislamiento de PVC de cada conductor).
  • Cubierta exterior general: PVC de acuerdo con los requisitos de la norma UL 719.

  Nº de conductores: 2 o 3 conductores aislados del tipo THHN / THWN-2. Tamaño de los conductores: 10, 12 o 14 AWG.

  COLOR DE LA CUBIERTA: Blanco. Otros colores bajo consulta (p. ej. beige).
  COLOR DEL AISLAMIENTO:
  • Para cables con 3 conductores: rojo, blanco y negro.
  • Para cables con 2 conductores: blanco y negro.

  Presentación/Packaging:
  Rollos de 152 metros.
  Otras presentaciones o tipos de embalaje bajo consulta.

• Tensión nominal:
  600 V
• Temperatura máxima del conductor en servicio permanente:
  60 ºC
• Temperatura máxima en el conductor en caso de cortocircuito:
  160 ºC
• Tensión ensayo:
  .
• Color:
  Cubierta exterior: Blanca (disponible en color beige bajo consulta). Aislamiento: 2X (blanco y negro) / 3X (rojo, blanco y negro).
• Comportamiento en caso de incendio:
  Retardante de la llama (ensayos de llama vertical según normas UL 719 & UL 2556).
• Tipo de instalación:
  Fija
• Guía de utilización:
  Tipo de instalación: Fija. Lugares normalmente secos.

  Guía de utilización: Especialmente destinados como cableado para circuitos y derivaciones eléctricas a interruptores, tomacorrientes y otro tipo de cargas en instalaciones domésticas y residenciales.

  Métodos adecuados de instalación: Pueden usarse en instalaciones expuestas y ocultas, dentro de huecos de la construcción o divisiones de madera, no expuestos a humedad excesiva y protegidos de tornillos y clavos.

  Cuando sea necesario protegerlo mecánicamente, deben protegerse empleando tubos o conduits de material plástico o metálico.

  Durante su instalación, manipulación, tendido y curvado, debe evitarse cualquier posible daño al cable. El radio de curvatura del borde interior de cada curva no debe ser inferior a 5 veces el ancho exterior total del cable.

  No se debe instalar este tipo de cables:
  • Cuando estén expuestos a humos o vapores corrosivos.
  • Incrustados en mampostería, concreto, adobe, tierra o yeso.
  • En una ranura poco profunda en mampostería, concreto o adobe, cubierta con yeso, adobe u otro acabado similar.
• Instrucciones técnicas:
  .
• Conductor:
  Rígido
• Libre de halógenos:
  No
• Armado:
  No
