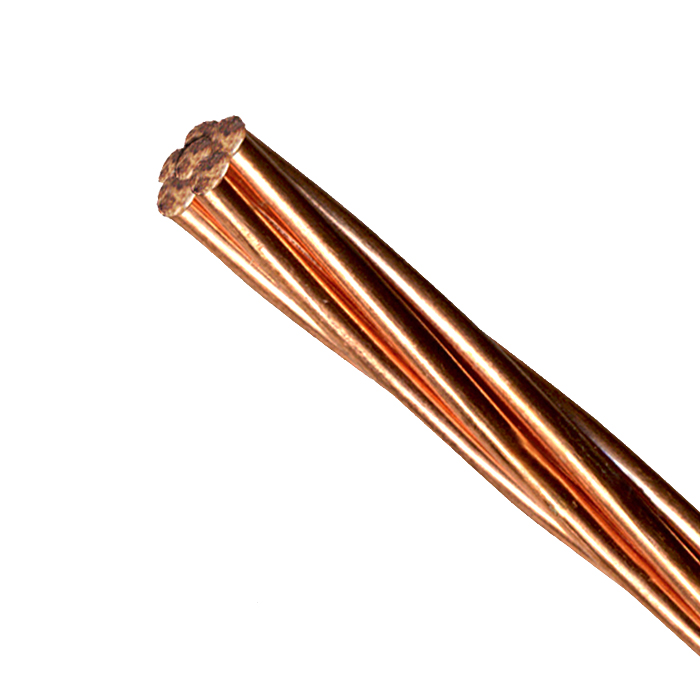

Terranax (cobre desnudo)

Normativa

UNE-EN 60228, EN 60228, IEC 60228
(Construcción y ensayos)

Directiva de Baja Tensión (UE) 2014/35.

Certificados

Logo del certificado Certificado AENORLogo del certificado Marcado CELogo del certificado RoHS

Características técnicas y prestaciones

  • Conductor rígido cableado (clase 2) mm2 Propiedad del cable: Conductor rígido cableado (clase 2) mm2
  • Ahorro de tiempo Propiedad del cable: Ahorro de tiempo
  • Fácil instalación Propiedad del cable: Fácil instalación

Usos y aplicaciones

  • Alumbrado exterior Propiedad del cable: Alumbrado exterior
  • Puesta a tierra Propiedad del cable: Puesta a tierra
  • Uso exterior Propiedad del cable: Uso exterior

Presentación y embalajes

  • Rollo Propiedad del cable: Rollo
  • Carrete Propiedad del cable: Carrete
  • Bobina Propiedad del cable: Bobina


Características funcionales

  • Designación técnica:
    Conductor de cobre desnudo, recocido, cableado, clase 2 para redes de tierra.
  • Descripción constructiva:
    UNE-EN 60228/ EN 60228 /IEC 60228  (Construcción y ensayos)

    - Conductor de cobre desnudo, recocido, cableado, clase 2.
  • Tensión ensayo:
    .
  • Color:
    N/A (Cobre desnudo)
  • Comportamiento en caso de incendio:
    .
  • Tipo de instalación:
    Fija
  • Guía de utilización:
    Están destinados para su utilización en redes de puesta a tierra.

    La puesta a tierra es una práctica obligada tanto en instalaciones industriales y domésticas, como en la explotación de sistemas de producción, transporte y distribución de energía eléctrica. Los motivos más importantes por los cuales se debe realizar una correcta instalación de puesta a tierra son:
    1.-Proteger a las personas de la electrocución.
    2.-Equilibrar potenciales entre los componentes de un mismo sistema eléctrico.
    3.-Reducir la diferencia de potencial entre tierra y las estructuras que puedan acumular electricidad estática.
    4.-Facilitar un camino seguro a tierra de las corrientes producidas por descargas atmosféricas y rayos. (Instalaciones de pararrayos-Conductores de bajada).
    5.-Facilitar una conexión de baja impedancia entre las partes de un sistema eléctrico, a fin de coordinar los aparatos de protección.
    6.-Minimizar las interferencias de los sistemas de comunicación.

    Métodos adecuados de instalación.
    Los conductores de cobre desnudos Terranax deben unirse al resto de elementos (p. ej. electrodos de tierra,...) mediante soldadura aluminotérmica, autógena, o mediante dispositivos con tornillos de apriete como grapas de conexión u otros similares, que garanticen una continua y perfecta conexión entre los elementos. Puede enterrarse directamente.
  • Instrucciones técnicas:

    - ITC-BT 18 (Instalaciones de Puesta a tierra) apartado 3.1.
    - ITC-BT 09: Instalaciones de alumbrado exterior, punto 10 puestas a tierra. (sección mínima 35 mm2 ).
    - ITC-BT 26: Instalaciones interiores de viviendas.
  • Conductor:
    Rígido
  • Libre de halógenos:
    No
  • Armado:
    No
