Afirenas L H05Z1-K / ES05Z1-K

Características funcionales

• Designación técnica:
  H05Z1-K & ES05Z1-K (s=0,5/0,75/1 mm²)
• Descripción constructiva:
  EN 50525-3-31; UNE 211002 (Construcción y ensayos)

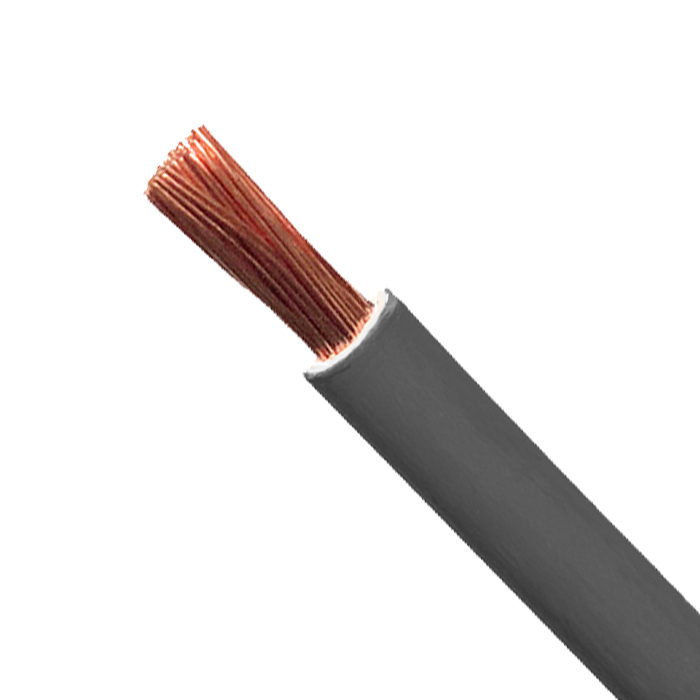

  Cables unipolares sin cubierta con aislamiento termoplástico libre de halógenos y baja emisión de humo.

  - CONDUCTOR:
  Conductor de cobre electrolítico, recocido, flexible de clase 5 según UNE EN 60228/ IEC 60228.
  - AISLAMIENTO:
  Aislamiento de material termoplástico HFFR a base de poliolefina del tipo TI 7 de la norma UNE EN 50363- 7, aplicado por extrusión sobre el conductor.

  Son siempre cables unipolares.
• Tensión nominal:
  300/500 V
• Temperatura máxima del conductor en servicio permanente:
  70ºC
• Temperatura máxima en el conductor en caso de cortocircuito:
  160ºC
• Tensión ensayo:
  2 kV CA.
• Color:
  --/ Color del aislamiento: azul, marrón, gris, negro, amarillo/verde, rojo, blanco (Otros colores bajo demanda)
• Comportamiento en caso de incendio:
  REACCIÓN AL FUEGO (Reglamento CPR (UE) 305/2011): Cca-s1b,d1,a1



  El cable AFIRENAS L H05Z1-K / ES05Z1-K a efectos de cumplimiento del Reglamento de productos de la construcción (UE) 305/2011 y la norma EN 50575 posee una clasificación de reacción al fuego Cca-s1b, d1, a1 y está sujeto al Sistema "1+" de Evaluación y Verificación de la Constancia de las prestaciones (EVCP) a través de AENOR S.A.U. (0099).

  1. No propagador de la llama: EN 60332-1-2; IEC 60332-1-2 (H≤425 mm)

  2. No propagador del incendio: EN 50399 (llama: 20,5 kW) Fs ≤ 2 m

  3. Emisión de calor e índice de crecimiento de fuego: EN 50399 (llama: 20,5 kW)

     - Emisión de calor total: THR ≤ 30 MJ

     - Valor máximo emisión de calor: HRR ≤ 60 kW

     - Índice de crecimiento del fuego: FIGRA ≤ 300 W/s

  4. Caída de partículas inflamadas: según EN 50399 (llama: 20,5 kW).

     - d1: Sin caída de gotas/partículas inflamadas que persistan más de 10 segundos durante el ensayo (t=1200 s).

  5. Baja producción y opacidad de humos: UNE EN 61034-2 ; IEC 61034-2

     - s1:

         - Producción total de humos: (TSP) ≤ 50 m²

         - valor máximo de emisión de humos: (SPR) ≤ 0,25 m²/s

     - s1b: s1 y transmitancia lumínica entre el 60 y el 80 %

  6. Bajo índice de acidez de los gases de combustión: EN 60754-2; IEC 60754-2

     - a1: pH≥4,3 y conductividad de los gases < 2,5 microsiemens/mm


  Nº DoP: MCH05Z1K
  La etiqueta del embalaje (rollo, carrete o bobina) de estos cables poseerá el marcado CE que indica el Reglamento CPR UE nº 305/2011 artículos 8 y 9.


  Otras características:
  - No propagación del incendio: UNE EN 60332-3-24 / IEC 60332-3-24
  - Baja emisión de gases tóxicos: UNE-EN 60754-1 / IEC 60754-1
• Tipo de instalación:
  Fija
• Guía de utilización:
  Especialmente destinados como cableado de mando, control o señalización cuando se requieran características especiales de baja emisión de humos y gases corrosivos en caso de incendio.
  Especialmente recomendados para instalaciones de pública concurrencia (hospitales, cines, escuelas, aeropuertos, centros comerciales,...), cableado de paneles, cuando existen grandes agrupaciones o acumulaciones de cables y en cualquier otra instalación que requieran especiales prestaciones en caso de incendio.

  Instalación fija protegida en el interior de aparatos y en luminarias fijas.
  Adecuados para instalaciones realizadas en conductos situados sobre superficies o empotrados, sólo en caso de circuitos de señalización o control.
• Instrucciones técnicas:

  REBT:
  ITC-BT 20: Instalaciones interiores o receptoras
  ITC-BT 28: Locales de pública concurrencia: Conexionado interior de cuadros eléctricos
  ITC-BT 29: Prescripciones particulares para instalaciones eléctricas de los locales con riesgo de incendio o explosión

  REAL DECRETO 2267/2004
  Reglamento de seguridad contra incendios en los establecimientos industriales (RSCIEI) Anexo II, punto 3. 3 (cuando estén situados en el interior de falsos techos o suelos elevados).

  CÓDIGO TÉCNICO DE LA EDIFICACIÓN. Artículo 11:
  Se recomienda su uso en edificios en general, así como en toda instalación donde el riesgo de incendio y los efectos que este produce no sea despreciable o se precise mayor resistencia al fuego que los cables tradicionales, en particular para proteger y evacuar a gente ajena a los locales.

  DECRETO 17/2019 de la Comunidad de Madrid: En edificios de viviendas y, cualquiera que sea su capacidad de ocupación, en locales de reunión, trabajo y usos sanitarios (REBT ITC-BT 28: bibliotecas, gimnasios, establecimientos comerciales, clubes sociales y deportivos...).
• Conductor:
  Flexible
• Libre de halógenos:
  Sí
• Armado:
  No
